1. Tổng quan về sản phẩm

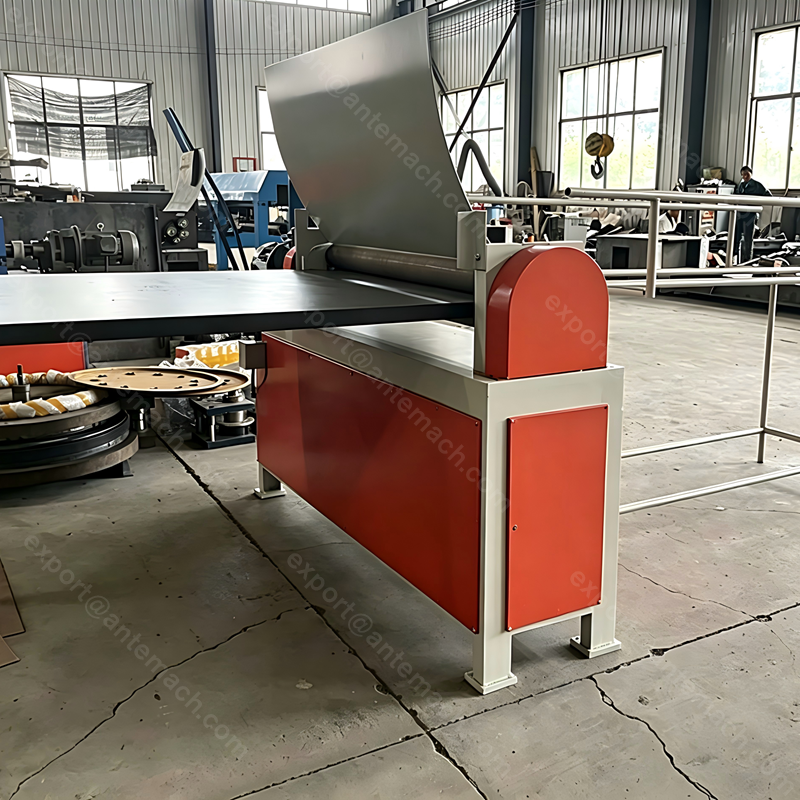

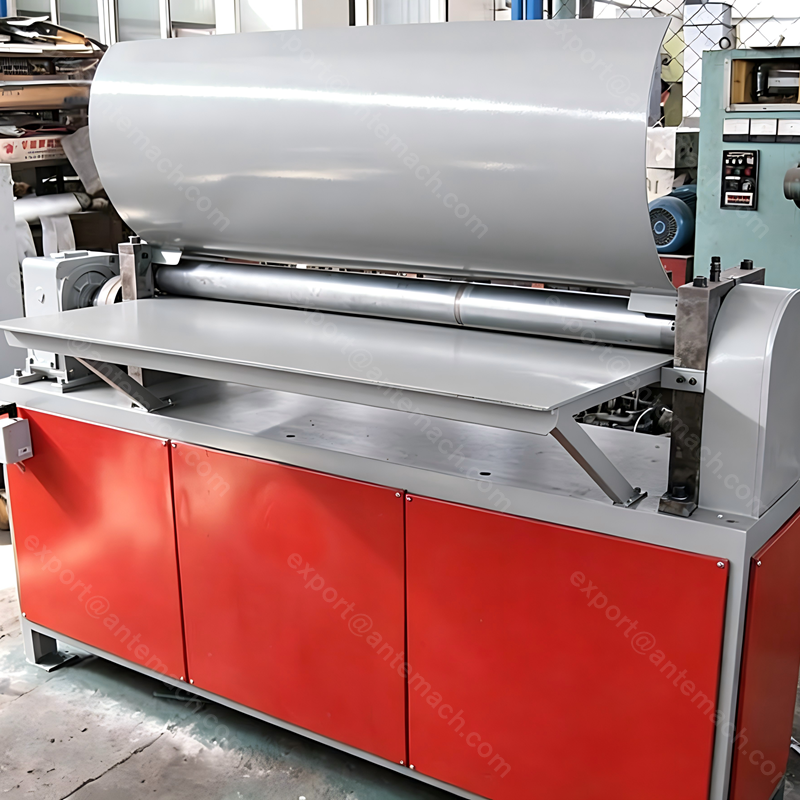

Máy cán vòng tròn thân trống ba trục là một trạm tạo hình chuyên dụng và mạnh mẽ, được thiết kế để biến các phôi thép phẳng, cắt thành các hình trụ mở chính xác. Hình dạng bo tròn hoàn hảo này là nền tảng quan trọng để đạt được khe hở nhất quán và đường may chắc chắn, sạch sẽ trong quá trình hàn tiếp theo. Thiết kế cơ học đơn giản nhưng hiệu quả cao của nó đảm bảo vận hành đáng tin cậy, bảo trì tối thiểu và năng suất tiết kiệm chi phí trong môi trường sản xuất chu kỳ trung bình đến cao, khiến nó trở thành cốt lõi của bất kỳ bộ phận tạo thân trống nào cho trống 200L/210L tiêu chuẩn.

2. Nguyên tắc làm việc

Máy hoạt động theo nguyên lý uốn ba điểm đơn giản, được biết đến với độ tin cậy và dễ sử dụng.

● Cấu trúc lõi: Máy có khung thép hàn chịu lực cao chứa hai cuộn cố định phía dưới và một cuộn phía trên có thể điều chỉnh được. Hướng dẫn phía sau đảm bảo vị trí trống thích hợp. Hệ thống được điều khiển bởi một động cơ điện thông qua hộp số.

● Logic điều khiển: Máy được người vận hành khởi động thủ công (hoặc thông qua chu trình tự động từ bộ nạp). Vị trí của cuộn trên cùng có thể điều chỉnh sẽ xác định đường kính uốn. Quá trình này là cơ học và có thể lặp lại.

Quy trình xử lý:

● Nạp: Người vận hành (hoặc máy nạp tự động) đặt phôi hình chữ nhật vào thanh dẫn hướng phía sau và hai cuộn cố định phía dưới.

● Lăn: Động cơ dẫn động tất cả các cuộn. Cuộn trên cùng hạ xuống, tiếp xúc với tờ giấy. Khi các cuộn quay, tấm được uốn dần dần giữa ba điểm tiếp xúc.

● Phóng ra: Sau khi quay gần hết một vòng, một hình trụ hoàn hảo sẽ được hình thành. Cuộn trên cùng được nâng lên và thân trống được tạo hình được đẩy về phía trước, sẵn sàng chuyển đến trạm hàn.

3. Thông số kỹ thuật

4. Ứng dụng phù hợp

● Các loại trống: Được thiết kế chủ yếu để tạo thành thân hình trụ của trống thép tiêu chuẩn 200L và 210L.

● Đặc điểm vật liệu: Lý tưởng cho thép cán nguội, thép mạ kẽm và các kim loại tương tự trong phạm vi độ dày 0,6-1,2mm.

I● Công nghiệp: Thiết bị cần thiết cho các nhà sản xuất thùng phuy thép phục vụ các lĩnh vực hóa chất, dầu ăn, sơn và dầu nhờn công nghiệp.

5. Tùy chọn tùy chỉnh

● Đường kính xi lanh: Máy có thể được điều chỉnh hoặc cấu hình với các bộ cuộn khác nhau để tạo ra các xi lanh có đường kính khác nhau vượt quá tiêu chuẩn ~560mm.

● Tích hợp tự động hóa: Có thể được trang bị giao diện và được sửa đổi để tích hợp với máy nạp giấy tự động và băng tải xuất cảnh để tạo ra một ngăn hoàn toàn tự động.

● Thay đổi tốc độ: Hệ thống truyền động có thể được điều chỉnh cho phù hợp với các tốc độ dây chuyền sản xuất khác nhau, mặc dù 4-6 chiếc/phút là phạm vi được tối ưu hóa tiêu chuẩn.

● Nâng cấp bộ điều khiển: Các mẫu cơ bản có thể được trang bị bộ điều khiển PLC để thực hiện chu kỳ tự động và tích hợp với mạng lưới dây chuyền sản xuất.

6. Ưu điểm chính

● Tối ưu hóa cho sản xuất trống: Hình dạng cuộn và công suất máy được hiệu chỉnh chính xác cho đường kính trống tiêu chuẩn ~560mm, đảm bảo quá trình hình trụ nhất quán và chính xác quan trọng cho hàn.

● Thiết kế chắc chắn và ít cần bảo trì: Được chế tạo bằng khung thép chịu lực cao và hệ thống truyền động cơ học đơn giản, nó mang lại độ bền vượt trội và bảo trì dễ dàng hơn, ít tốn kém hơn so với các hệ thống thủy lực phức tạp.

● Năng suất tiết kiệm chi phí: Mang lại sản lượng tối ưu 4-6 sản phẩm mỗi phút chỉ với một người vận hành, mang lại sự cân bằng hoàn hảo giữa tốc độ và hiệu quả lao động cho dây chuyền sản xuất tốc độ trung bình.

● Đảm bảo chất lượng mối hàn vượt trội: Tạo ra các ống trụ có độ tròn tuyệt vời và các cạnh thẳng, thẳng hàng, tạo điều kiện tiên quyết lý tưởng cho mối hàn đường may chắc chắn, chống rò rỉ ở hạ lưu.

7. Cấu hình tùy chọn

● Hệ thống nạp giấy tự động: Thêm bộ nạp giấy dạng servo hoặc khí nén để vận hành hoàn toàn tự động.

● Gói bảo vệ an toàn: Bảo vệ toàn diện với cửa an toàn khóa liên động đáp ứng các tiêu chuẩn an toàn quốc tế.

● Đọc vị trí kỹ thuật số: Để điều chỉnh cuộn trên cùng nhằm cho phép cài đặt đường kính chính xác, có thể lặp lại.

● Băng tải xả: Một băng tải được hỗ trợ để tự động chuyển xi lanh đã định hình sang trạm tiếp theo.

8. Câu hỏi thường gặp

Hỏi: Sự khác biệt giữa máy cán 3 cuộn và máy cán 4 cuộn là gì?

Trả lời: Máy 3 cuộn đơn giản hơn, tiết kiệm chi phí hơn và hoàn hảo cho các ống trụ hàn trước, nơi có thể chấp nhận được một phần thẳng nhỏ ở hai đầu. Máy 4 cuộn có thể uốn trước các đầu, loại bỏ các phần thẳng này, nhưng phức tạp và đắt tiền hơn. Đối với sản xuất trống, 3 cuộn là lựa chọn tiêu chuẩn và hiệu quả nhất.

Hỏi: Đường kính xi lanh được điều chỉnh như thế nào?

Đáp: Đường kính được điều chỉnh chủ yếu bằng cách thay đổi vị trí thẳng đứng của cuộn trên so với hai cuộn dưới. Máy của chúng tôi có hệ thống điều chỉnh cơ học đơn giản và đáng tin cậy.

Q: Nó có thể xử lý thép không gỉ không?

Trả lời: Có, nhưng nó có thể yêu cầu điều chỉnh áp suất lăn và độ cứng bề mặt cuộn có thể khác nhau. Tham khảo ý kiến với các kỹ sư của chúng tôi về các vật liệu cụ thể.

Hỏi: Thời gian giao hàng là bao lâu và bạn có cung cấp hỗ trợ cài đặt không?

Trả lời: Thời gian giao hàng theo mô hình tiêu chuẩn thường là 6-8 tuần. Chúng tôi cung cấp hướng dẫn cài đặt chi tiết và bản vẽ, đồng thời có thể sắp xếp hỗ trợ cài đặt tại chỗ.
